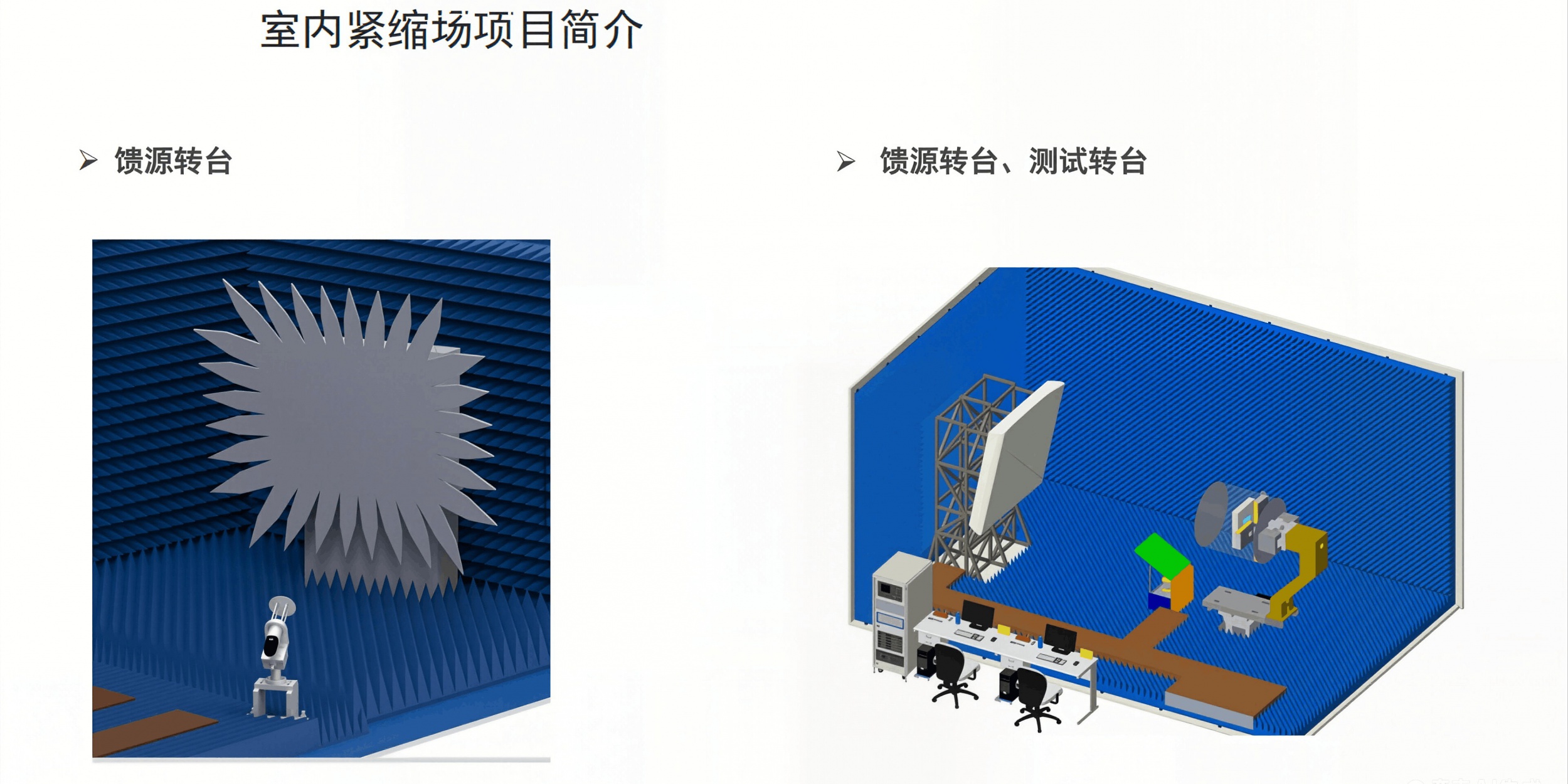

馈源转台：位于左侧图中，是一个用于安装和转动馈源天线的机械装置，通常位于紧缩场反射面的焦点位置。

测试系统全景：右侧图展示了更完整的系统，包括：

大型反射面：墙壁上安装的大型矩形反射板（通常为抛物面或双反射面系统）。

测试转台：用于放置待测设备（EUT）并可进行多角度旋转的装置。

控制与操作台：位于暗室外或屏蔽区外，包含电脑、服务器等设备，用于控制测试流程和数据处理。

吸波材料：墙壁和地面覆盖的蓝色金字塔形材料，用于吸收杂散电磁波。

• 核心原理：利用紧缩场反射面，将馈源发射出来的球面波转换为（伪）平面波。这是紧缩场的核心作用，使得在有限的室内空间内也能模拟无限远的远场环境。
• 测试功能分类：
  • 无源测试功能：主要针对天线本身的特性，包括增益、方向性、方向图、半功率波束宽度、交叉极化比、波束指向、天线效率、极化特性以及副瓣电平等。
  • 有源测试功能：针对包含发射/接收电路的整机设备，包括等效全向辐射功率、极限输出功率、杂波散射、等效全向灵敏度、临道泄漏抑制比、总辐射功率、频率误差、总全向接收灵敏度、传输效率及反射率等。
